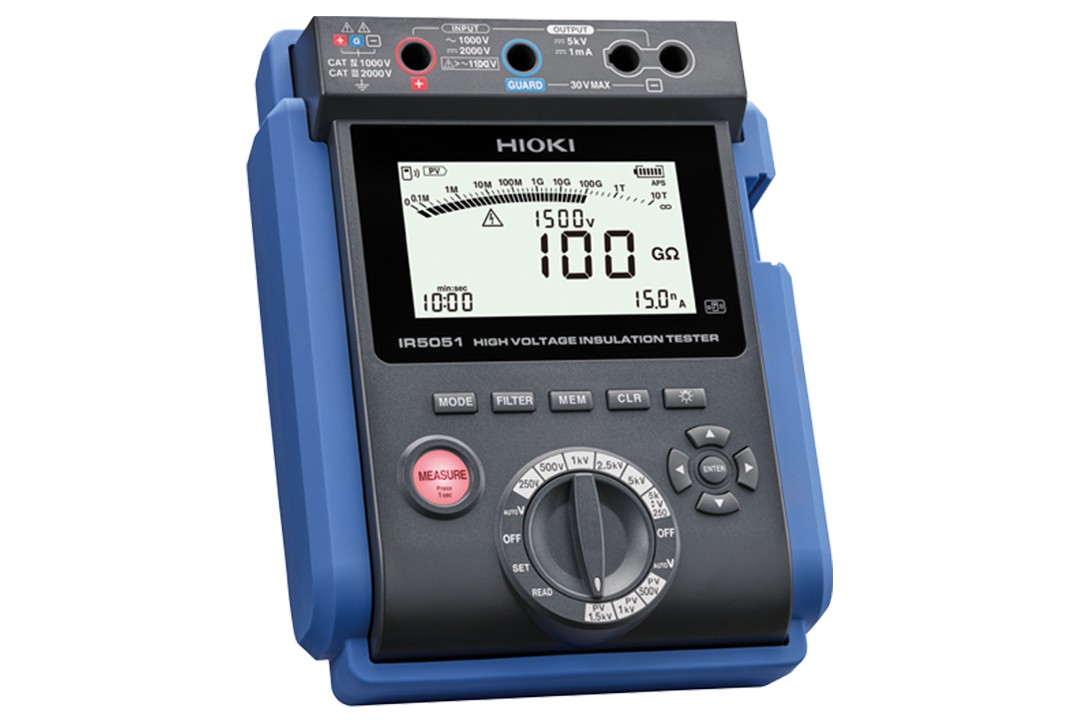

IR5051電子式絕緣電阻表
IR5051電子式絕緣電阻表
● 即使在發電過程中也能安全、準確地測量PV絕緣電阻
● 用于測量高壓設備（變壓器、線纜、馬達等）的絕緣電阻
● 測試電壓范圍廣：250 V~5 kV
● 測量范圍廣，最大10 TΩ
● 絕緣判斷指數的自動計算和顯示
● 減少手寫記錄工作的數據存儲功能
● 通訊選項：無線和 USB 兼容
● 小型輕量，標配符合IP65的硬盒
基本參數（精度保證時間1年）
1: -20℃?40℃（80% RH 以下）、40℃?45℃（60% RH 以下）、 45℃?50℃（50% RH 以下）
2：使用堿性干電池時， 5 kV發生，正負端子間開路，背光燈關閉，比較器關閉，23°C 參考值
| 測量項目 | 絕緣電阻測量、PV絕緣電阻測量、泄漏電流測量、電壓測量、 靜電電容測量（DD功能） |
|---|---|
| 端子間最大額定電壓 | AC 1000 V、DC 2000 V |
| 對地最大額定電壓 | 1000 V（CAT IV）、2000 V（CAT III） |
| 使用溫濕度范圍 | -20?C?50?C ※1（無結露） |
| 保存溫濕度范圍 | -25?C?65?C、80% RH以下（無結露） |
| 防塵防水性 | IP40（帶保護殼，且不包括端子部分） IP65（C0212攜帶盒） |
| 適用標準 | EN 61010（安全性）、EN 61326（EMC）、IEC 61557-1, IEC 61557-2（絕緣兆歐表） |
| 電源 | 5號堿性干電池(LR6) ×8 ?鎳氫充電電池(HR6) ×8 |
| 連續使用時間※2 | 約5小時（IR5051，未安裝Z3210時），約4小時（IR5051-90，安裝Z3210時，無線通訊時） |
| 體積及質量 | 195(W) × 254(H) × 89(D) mm、約1.7 kg（含電池） |
| 附件 | 測試線L9850-01 ×1、測試線L9850-02 ×1、測試線L9850-03 ×1、鱷魚夾L9851-01×1、鱷魚夾L9851-02×1、鱷魚夾L9851-03×1、測試針L9852×1、攜帶盒C0212 ×1、5號堿性干電池(LR6) ×8、使用說明書×1、使用注意事項×1、無線適配器Z3210（僅限IR5051-90） |
功能參數
| 絕緣判斷功能 | PI, DAR, DD, SV, Ramp, Timer ※1: PV絕緣電阻功能只能為定時器設置 |
|---|---|
| 其他功能 | 電池有效值范圍顯示，火線警告顯示，自動省電，自動放電，背光燈， 蜂鳴，數據存儲操作記錄，數據存儲保存記錄，溫濕度輸入，經過時間顯示，時鐘功能，濾波器，硬件濾波器，保持功能，系統重啟，USB 通訊功能（僅限安裝DT4900-01時），無線通訊（僅限安裝Z3210 時），比較器，柱狀圖，絕緣判斷功能的切換，故障功能，負電壓通知功能 |
PV絕緣電阻測量
| 輸出電壓范圍 | DC 250 V～2.00 kV | ||
| 預設值測試電壓 | 500 V, 1 kV, 1.5 kV | ||
| 設置分辨率 | 250 V～1 kV：10 V steps、1 kV?5 kV：25 V steps | ||
| 額定測量電流（設置值） | 500 V | 1000 V | 1500 V |
| 精度保證范圍（1） | 0.00 MΩ?5.00 GΩ ±5% rdg ±5 dgt | 0.00 MΩ?10.00 GΩ ±5% rdg ±5 dgt | 0.00 MΩ?20.0 GΩ ±5% |
| 精度保證范圍（2） | 5.01 GΩ?100 GΩ ±20% rdg | 10.1 GΩ?100 GΩ ±20% rdg | 20.1 GΩ?100 GΩ ±20%rdg |
| 額定電流 | 額定測量電壓（設置值）÷能維持開路電壓的下限電阻值 | ||
| 短路電流 | 2 mA以下 | ||
| 可測次數 | 1000次以上 | ||
絕緣電阻測量
| 輸出電壓范圍 | DC 250 V～5.20 kV | ||||
| 設置分辨率 | 250 V～1 kV：10 V steps、1 kV?5 kV：25 V steps | ||||
| 額定測量電流（設置值） | 250V | 500V | 1000V | 2500V | 5000V |
| 精度保證范圍（1） | 0.00 MΩ?2.50 GΩ ±5% rdg ±5 dgt | 0.00 MΩ?2.50 GΩ ±5% rdg ±5 dgt | 0.00 MΩ?10.0 GΩ ±5% rdg ±5 dgt | 0.00 MΩ?25.0 GΩ ±5% rdg ±5 dgt | 0.00 MΩ?50.0 GΩ ±5% rdg ±5 dgt |
| 精度保證范圍（2） | 2.51 GΩ?500 GΩ ±20% rdg | 5.01 GΩ?1.00 TΩ ±20% rdg | 10.1 GΩ?2.00 TΩ ±20% rdg | 25.1 GΩ?5.00 TΩ ±20% rdg | 50.1 GΩ?10.00 TΩ ±20% rdg |
| 額定電流 | 1 mA?1.2 mA | ||||
| 短路電流 | 2 mA以下 | ||||
| 可測量次數 | 200次以上 | ||||
電流（泄漏電流）測量精度± 3%rdg ± 3dgt（精度保證范圍：1.00 nA?3.00mA）
| 量程（自動量程） | 10 nA | 100 nA | 1000 nA | 10 μA | 100 μA | 1 mA |
|---|---|---|---|---|---|---|
| 顯示范圍 | 0.00nA ～ 9.99 nA | 9.0 nA ～ 99.9 nA | 90 nA ～ 999 nA | 0.90 μA?9.99 μA | 9.0 μA?99.9 μA | 90 μA?999 μA※1 0.90 mA?3.00 mA※2 |
| 分辨率 | 0.01 nA | 0.1 nA | 1 nA | 0.01 μA | 0.1 μA | ※1: 1 μA ※2: 0.01 mA |
電壓測量
| 精度保證范圍 | AC 30 V?1000 V(45 Hz?65 Hz) DC ±10 V?±2000 V |
|---|---|
| 精度 | ± 3% rdg. ± 3dgt. |
| 輸入電阻 | 500 kΩ以上(DC, 45 Hz?65 Hz) |
| 過負載保護 | AC 1100 V（1分鐘間 正負端子間） DC 2200 V（1分鐘間 正負端子間） |
電容測量 在絕緣電阻測量結束后自動進行電容測量（輸出電壓為 250 V 以下時除外）
| 精度 | ±10 %rdg ±5 nF（精度保證范圍：10.0 nF?25.0 μF） | ||
| 量程 | 100 nF | 1000 nF | 10 μF |
| 顯示范圍 | 0.0 nF ～ 99.9 nF | 100 nF ～ 999 nF | 1.00 μF ～ 9.99 μF※1 10.0 μF ～ 25.0 μF※2 |
| 分辨率 | 0.1 nF | 1 nF | ※1: 0.01 μF ※2: 0.1 μF |
